板式換熱器結構與性能特點

　　螺旋板式換熱器

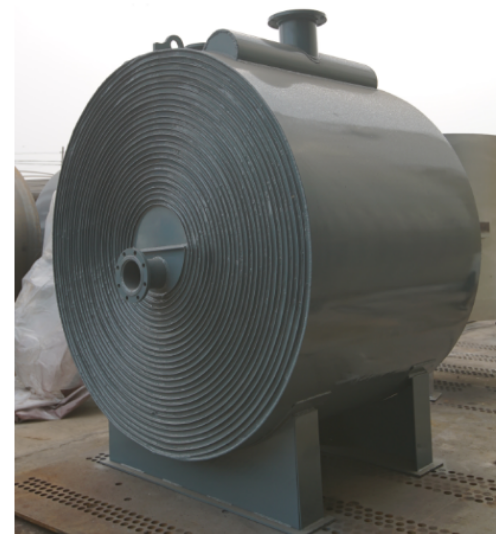

　　螺旋板式換熱器是由兩張間距相同并且平行的薄金屬板卷制生產的。這兩張金屬薄板組成了同心螺旋板的通道，定距柱要求焊接在兩張板與板之間分隔個個通道的間距，在螺旋板的兩頭可以焊接上蓋板。冷、熱兩種介質通過不同的兩條通道，利用薄板板面進行換熱。

　　常用的螺旋板式換熱器，根據流動方式不同，分為四種：

　?。?）Ⅰ型螺旋板式換熱器兩個螺旋通道的兩側完全焊接密封，為不可拆結構。換熱器中，兩流體均作螺旋流動，通常冷流體由外周流向中心，熱流體是從中心流向外圍，以完全逆流的方式流動。此類換熱器主要用于液體與液體間的傳熱。

　?。?）Ⅱ型螺旋板式換熱器一個螺旋通道的兩側為焊接密封，另外一個通道要求兩頭必須是敞開式的。換熱器當中的一組流體沿著螺旋通道流動，余下的一組流體順著換熱器的軸向流動。此類換熱器適用于兩流體流量差別很大的場合，常用作冷凝器、氣體冷卻器等。

　?。?）Ⅲ型螺旋板式換熱器是一種流體做螺旋流動，另一流體做兼有軸向和螺旋向兩者組合的流動。該結構適用于汽體冷凝。

　　（4）G型螺旋板式換熱器的結構稱為塔上型，常被安裝在塔頂作為冷凝器來使用，安裝方式為立式安裝，底部裝有法蘭和塔頂法蘭相互連接。汽體由下部進入中心管上升至頂蓋折回，然后沿軸向從上至下流過螺旋通道被冷凝。

　　螺旋板式換熱器的優點：螺旋式通道中的流體通過慣性離心力的作用和定距柱的分離，在較低雷諾數下即達到湍流，并且允許選用較高的流速，從而傳熱基數大些；流速高的情況下，同時又有慣性離心力的作用，流體中的懸浮物不容易沉積下來，會導致螺旋板式換熱器不被輕易的結垢與堵塞；由于介質的流程長并且兩流體要進行完全逆流，故可在較小的溫差下操作，能夠合理的分解低溫熱源；結構緊密，單位體積的傳熱面積約為管殼式換熱器的3倍。
